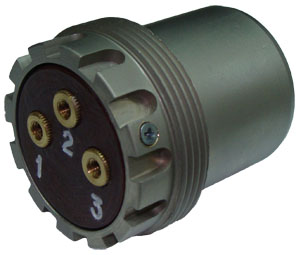

Датчик оборотов СПО 5.1 предназначен для определения скорости вращения оси электровоза путем генерации последовательности импульсов напряжения с частотой пропорциональной скорости вращения. Снятый с датчика сигнал используется в противобуксовочной защите электровоза для приведения режимов движения разгон-скольжение и торможение-юз в оптимальное состояние.

Основные характеристики

1 Номинальный зазор (при объекте из ферромагнитной стали)*

2 мм ± 10%

2 Напряжение питания (DC)

(12…30) В

3 Рабочий ток

≤ 60 мА

4 Частота переключения максимальная

1500 Гц

5 Выходное стабилизированное напряжение

(логический ноль / единица)

≤ (0,9…1,5) В / (10,4…12) В

6 Диапазон рабочих температур

(-40…+70) ºС

7 Влияние температуры на величину номинального зазора (в пределах диапазона рабочих температур)

± 15%

8 Степень защиты рабочей части / монтажной части

IP67 / IP60

  Более подробно с характеристиками можно ознакомиться в паспорте изделия
